비틀림 시험기

Jinan Kason: 중국의 선도적인 전문 비틀림 시험기 제조업체 및 공급업체

우리는 수년 동안 금속, 비금속 및 복합 재료 테스트 장비 개발 및 제조를 전문으로 해왔으며 150개 이상의 국가 및 지역의 고객에게 서비스를 제공해 왔습니다. 전문 테스트 장비 공장으로서 우리의 장점은 다음에 구체적으로 반영됩니다.

완벽한 생산 시설

우리 회사는 과학 연구 사무실 건물, 전기 설치 및 시운전 건물, 최종 조립 작업장, 중장비 작업장, 가공 작업장, 블랭킹 작업장, 도장 작업장, 측정실, 제품 전시실 등과 같은 생산 및 사무 시설을 갖추고 있습니다.

다양한 제품 유형

당사의 주요 제품에는 유압 만능 시험기, 전자 만능 시험기, 압축 시험기, 스프링 시험기, 충격 시험기, 비틀림 시험기, 경도 시험기 및 시험기 액세서리가 포함됩니다.

풍부한 서비스 경험

당사의 제품은 독일, 미국, 스페인, 호주, 이탈리아, 남아프리카, 한국, 파키스탄, 말레이시아, 태국 및 싱가포르와 같은 국제 시장으로 수출됩니다. 우리는 국내외 사용자에게 강력한 기술 지원과 전문 서비스를 제공하기 위해 전문적인 사전 판매, 판매 및 애프터 서비스 팀을 보유하고 있습니다.

전문 자격 인증

우리 회사는 ISO9001 품질 시스템, ISO14000 환경 관리 시스템, 산업 보건 및 안전 관리 시스템, CE 인증을 성공적으로 통과했습니다. 회사는 2개의 국가 발명 특허, 13개의 국가 실용신안 특허, 7개의 국가 디자인 특허를 포함하여 총 22개의 승인된 국가 특허를 획득했습니다.

홈 12 끝쪽
비틀림 시험기에 대한 간략한 소개



Orque 시험기는 재료와 제품의 비틀림 강도, 강성 및 응력-변형 특성을 측정하므로 생의학, 자동차 및 항공우주 분야에 이상적인 솔루션입니다. 이러한 테스트 기계는 실제 사용 조건을 시뮬레이션하고 드릴 비트와 의료 기기, 나사 및 기타 패스너, 와이어 및 기타 제품의 품질을 확인하는 데 사용됩니다. 해당 구성에는 테스트 컨트롤러, 설정하기 쉬운 테스트 소프트웨어, 회전식 액추에이터 또는 모터가 있는 테스트 스탠드, 전원 공급 장치, 비틀림 테스트 고정 장치, 토크 및 각도 위치 센서가 포함됩니다. 일부 모델은 확장된 테스트 공간이나 예압 키트를 제공합니다.

비틀림 시험기의 주요 구성 요소

이러한 비틀림 시험기는 다음과 같은 주요 구성 요소로 구성됩니다.

300/600KN Steel Bar Bending Tester

모터

모터는 시편을 비틀는 데 필요한 토크를 제공합니다. 특정 기계에 따라 유압식, 전기식 또는 공압식일 수 있습니다.

Wire Reverse Bending Test Machine

그리핑 시스템

이 시스템은 시편을 제자리에 단단히 고정하고 미끄러짐 없이 자유롭게 회전할 수 있도록 합니다. 이는 시편의 길이를 따라 힘이 균일하게 가해지는 것을 보장합니다.

High Stroke Electric Rockwell Hardness Tester

로드 셀

로드셀은 시편에 가해지는 토크를 실시간으로 측정합니다. 이 토크는 전기 신호로 변환되어 기계의 제어판에 표시됩니다.

Automatic Spring Torsion Testing Machine

제어판

제어판을 통해 작업자는 토크 수준, 회전 속도 및 테스트 기간과 같은 테스트 매개변수를 설정할 수 있습니다. 또한 실시간 토크 값을 표시하고 데이터 분석 기능을 제공합니다.




비틀림 시험기의 장점

전단 성능을 정확하게 측정

비틀림 시험기는 재료의 기계적 특성을 이해하는 데 중요한 전단 응력과 변형률을 정확하게 측정할 수 있습니다. 이는 재료의 전단 계수, 극한 전단 강도 및 기타 관련 매개변수를 결정하는 데 도움이 됩니다.

물질적 행동 평가

비틀림 시험기는 샘플에 비틀림 응력을 가함으로써 비틀림 또는 전단력 하에서 재료가 어떻게 거동하는지에 대한 통찰력을 제공할 수 있습니다. 이는 탄성 및 소성 변형 특성, 피로 저항 및 고장 모드를 식별하는 데 도움이 됩니다.

품질 관리 및 보증

비틀림 시험기는 제조 공정에 사용되는 재료의 품질과 신뢰성을 보장하는 데 중요한 역할을 합니다. 이는 성능에 영향을 미칠 수 있는 공극, 함유물 또는 불일치와 같은 재료 미세 구조의 결함을 감지하는 데 도움이 됩니다. 비틀림 테스트는 잠재적인 재료 결함이나 필수 사양과의 편차도 식별할 수 있습니다.

설계 최적화

비틀림 시험기는 다양한 구성 요소 및 구조의 설계 및 최적화를 위한 귀중한 데이터를 제공합니다. 엔지니어는 비틀림 하중 하에서 재료가 어떻게 거동하는지 이해함으로써 적절한 재료와 치수를 선택할 수 있으며 이를 통해 최종 제품의 전반적인 성능과 신뢰성을 향상시킬 수 있습니다.


비틀림 시험기 매개변수(수동 비틀림 스프링 시험기를 예로 사용)



모델 KS-N20 KS-N50 KS-N100
최대 토크(N/m) 20 50 100
테스트 클래스 1회
토크 시험 범위(F·S) 1%~100%
토크 표시의 상대 오차 ±1%
각도 값 정확도(%) ±1 이하
각도 표시 해상도(도) 0.1
최대 토크 각도 99999도
표본의 크기 0.1-200mm
척 사이의 유효 거리(mm) 200
회전 방향 테스트 두 가지 방법
힘 220V±10%,50Hz



Spring Compression and Tensile Testing Machine

비틀림 시험기의 주요 기능

재료 테스트 분야에서 우리는 비틀림 시험기를 사용하여 이러한 비틀림 운동을 시뮬레이션하고 제조업체가 다음을 포함한 중요한 재료 특성을 결정하도록 돕습니다.





최대 토크

시편이 파손되기 전에 적용될 수 있는 최대 토크(torque) 값입니다. 예를 들어, 나사나 볼트의 최대 토크가 발견되면 안전계수를 계산하여 해당 제품의 토크 강도 사양에 통합할 수 있습니다.

비틀림 강도

시편의 최대 강도와 파손되기 전에 비틀림 하중을 받을 때 시편이 견딜 수 있는 최대 비틀림 응력입니다.

비틀림 전단 응력

비틀림 운동으로 인해 시편 단면에 작용하는 전단 응력입니다. 비틀림 하중은 중앙의 0부터 시편 가장자리의 최대 비틀림 전단 응력까지 시편 단면 전체에 걸쳐 불균일한 응력 분포를 생성합니다.

전단탄성계수

탄성 전단 강성은 전단 변형률에 대한 전단 응력의 비율로 정의됩니다. 유사한 제품을 비교할 때, 소재의 탄성계수가 높을수록 강성이 크다는 것을 알 수 있습니다. 구조가 단단할수록 변형을 일으키는 데 필요한 힘이 커집니다.

샘플 파손 각도

파단 각도는 토크가 가해질 때 재료의 연성을 측정합니다. 예를 들어, 파손 각도가 더 큰 의료용 뼈 나사는 ASTM F543-13에 따라 외과 의사에게 최대 비틀림 강도에 도달했다는 조기 촉각 경고를 제공할 수 있습니다.

비틀림 시험기의 공통 표준

우리는 다양한 전송 구성 요소를 제공합니다

와이어 비틀림 테스트를 위한 ASTM A938-18 - 표준 테스트 방법

와이어를 지정된 속도로 비틀고 끊어진 총 회전 수가 결정됩니다. 회전 수가 만족스러우면 샘플이 테스트를 통과한 것으로 간주됩니다.

금속 의료용 뼈나사에 대한 ASTM F543-13 - 표준 사양 및 테스트 방법

이 표준은 뼈에 이식된 금속 뼈 나사에 적용됩니다. 비틀림 강도를 테스트하여 삽입 또는 제거 중에 나사가 부러지지 않는지 확인하십시오. 측정된 특성에는 표준 조건에서의 비틀림 항복 강도, 최대 토크 및 파괴 각도가 포함됩니다.

ISO 7800 - 금속 재료 - 와이어 - 단순 비틀림 테스트

0.1mm ~ 14mm의 직경 또는 특성 치수를 가진 와이어가 한 방향으로 단순하게 비틀어지는 동안 소성 변형을 겪는 능력을 결정하는 데 사용됩니다. 시험은 시편이 파손되거나 지정된 회전 수에 도달할 때까지 수행됩니다.

ISO 7206-8 - 수술용 임플란트 - 부분 및 전체 고관절 보철물

대퇴골 구성요소는 서비스 준비가 완료된 상태에서 테스트되며 표준에 지정된 주기 및 테스트 부하 횟수 동안 파손되지 않습니다.



비틀림 시험기 결과에 영향을 미치는 요인과 오류를 최소화하는 방법

여러 요소가 비틀림 테스트 결과의 정확성과 신뢰성에 영향을 미칠 수 있습니다. 다음은 오류를 최소화하기 위한 몇 가지 일반적인 고려 사항입니다.

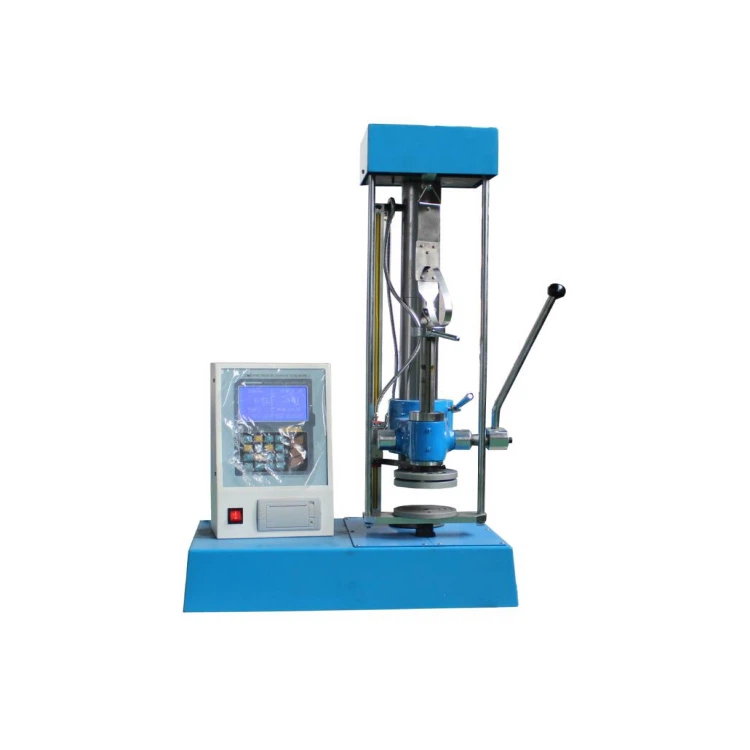

Manual Spring Compression and Extension Testing Machine

샘플 준비

테스트 샘플의 치수가 정확하고 비틀림 응력 하에서 샘플의 거동에 영향을 미칠 수 있는 결함이 없는지 확인하십시오.

Digital Display Spring Fatigue Testing Machine

조정

정확한 결과를 보장하려면 테스트 기계 내에서 샘플을 올바르게 정렬하는 것이 중요합니다. 잘못된 정렬로 인해 불필요한 응력 집중이 발생하고 데이터 무결성이 손상됩니다.

Computerized Torsion Spring Tester

구경 측정

정확한 토크 및 각도 측정을 보장하기 위해 정기적으로 테스트 기계와 측정 장비를 교정하십시오. 이는 오류를 최소화하고 신뢰할 수 있는 테스트 데이터를 보장하는 데 도움이 됩니다.

Charpy Impact Tester

테스트 속도

비틀림 힘이 적용되는 속도는 재료의 거동에 영향을 미칩니다. 결과의 일관성과 비교 가능성을 유지하려면 관련 테스트 표준이나 사양을 따르는 것이 중요합니다.


재료 과학 및 공학 분야의 비틀림 시험기 응용



비틀림 시험기는 재료 과학 및 엔지니어링에서 중요한 역할을 하며 수많은 장점과 응용 분야를 가지고 있습니다.





재료 특성화

비틀림 시험기를 사용하면 연구원과 엔지니어는 금속, 폴리머 및 복합재를 포함한 다양한 재료의 기계적 특성을 이해할 수 있습니다. 이는 재료의 비틀림 강도, 연성 및 탄성을 결정하는 데 도움이 되므로 특정 응용 분야에 대한 더 나은 재료 선택 및 설계 최적화가 가능합니다.


부품 설계 및 테스트

비틀림 응력은 회전 샤프트, 기어 및 스프링과 같은 많은 엔지니어링 응용 분야에서 일반적입니다. 비틀림 테스트는 비틀림 힘 하에서 이러한 구성 요소의 동작과 성능을 분석하여 구조적 무결성과 신뢰성을 보장하는 데 도움이 됩니다.


품질관리

비틀림 시험기는 재료와 부품이 지정된 표준 및 요구 사항을 준수하는지 확인하는 중요한 품질 관리 조치입니다. 비틀림 테스트를 수행함으로써 제조업체는 실제 응용 분야에 사용되기 전에 재료 또는 구성 요소의 구조적 약점이나 결함을 식별할 수 있습니다.


연구 및 개발

비틀림 테스트는 신소재 및 제조 공정 개발에 참여하는 연구원과 엔지니어에게 귀중한 데이터를 제공합니다. 혁신적인 재료와 프로토타입의 비틀림 동작과 성능을 평가하여 설계와 혁신을 개선하는 데 도움이 됩니다.


우리의 인증



우리 회사는 다음과 같은 인증서를 획득했습니다

productcate-1367-853


공장 사진



아래는 당신이 볼 수 있는 우리 공장의 사진입니다

productcate-1500-932

productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400

productcate-1500-987

자주 묻는 질문

Q: 비틀림 시험기는 어떻게 작동합니까?

A: 비틀림 시험기는 재료, 부품 또는 최종 사용자 제품의 비틀림 운동을 시뮬레이션하는 데 사용됩니다. 재료 시험기의 토션 드라이브는 회전 운동의 토크와 속도를 작동하고 제어합니다. 시험을 실행하기 위해 시편을 비틀림 시험기의 그립에 놓습니다. 응용 분야 및 테스트 목적에 따라 시편의 한쪽 끝을 지정된 회전 수, 지정된 시간 동안 또는 파손될 때까지 장축 주위로 비틀립니다.

Q: 비틀림 시험의 목적은 무엇입니까?

A: 비틀림 테스트의 목적은 적용된 모멘트로 인해 축 중심 전단 응력이 발생하는 비틀림 또는 비틀림 힘을 받을 때 재료 또는 테스트 표본이 나타내는 동작을 결정하는 것입니다.

Q: 비틀림 시험기로 어떤 값을 측정할 수 있습니까?

A: 측정 가능한 값에는 전단 탄성 계수, 항복 전단 강도, 비틀림 피로 수명, 연성, 극한 전단 강도 및 전단 파단 계수가 포함됩니다.

Q: 비틀림 테스트에는 어떤 유형이 있습니까?

A: 비틀림 테스트의 세 가지 일반적인 형태에는 고장 테스트, 검증 테스트, 작동 테스트가 포함됩니다. 비틀림-파괴 테스트는 테스트 샘플이 파손될 때까지 비틀어야 하며 샘플의 강도를 측정하기 위한 것입니다. 보증 테스트는 설정된 시간 동안 지정된 토크 부하에서 재료가 어떻게 거동하는지 관찰하도록 설계되었습니다. 작동 테스트는 해당 응용 분야의 의도된 사용 조건에서 재료의 성능을 측정합니다.

Q: 비틀림 시험 재료에는 어떤 유형이 있습니까?

A: 구조, 생물 의학 및 자동차 응용 분야에 사용되는 재료는 해당 응용 분야에서 비틀림이 발생하는 가장 일반적인 재료 중 하나입니다. 이러한 재료는 금속, 플라스틱, 목재, 폴리머, 복합재 또는 세라믹으로 구성될 수 있으며 종종 패스너, 막대, 빔, 튜브 및 와이어의 형태를 취합니다.

Q: 간단한 4단계로 피로 시험기를 선택하는 방법은 무엇입니까?

A: 1 - 단계에서 프레임을 선택하세요.
2 -단계 컨트롤러 소프트웨어 선택
3 - 단계 액세서리를 선택하세요
4 -단계 문의하기

Q: 비틀림 시험기의 응용은 무엇입니까?

A: 비틀림 테스트용 테스트 기계는 주로 과학, 연구 및 교육, 테스트 실험실 및 생산 중 생산 관리에 사용됩니다. 이는 정적 테스트에서 다양한 재료로 만들어진 시편(예: 플라스틱, 복합 재료)의 토크 부하를 결정하는 데 사용됩니다.

Q: 비틀림 시험기에는 어떤 구성이 필요합니까?

A: 각 비틀림 테스터 구성에는 테스트 컨트롤러 선택, 설정하기 쉬운 테스트 소프트웨어, 회전식 액추에이터 또는 모터가 있는 테스트 스탠드, 전원 공급 장치, 비틀림 테스트 고정 장치, 토크 및 각도 위치 센서가 포함됩니다.

Q: 비틀림 시험기 연강의 방법은 무엇입니까?

A: 테스트 조각이 파손될 때까지 적당한 일정한 속도로 하나의 그립을 회전합니다. 여기서 전단 응력은 값이 중앙의 0에서 외부 주변의 최대값까지 선형적으로 증가하는 막대의 모든 단면에서 발생합니다.

Q: 비틀림 테스트의 안전 절차는 무엇입니까?

A: 참고: 1) 시험편의 크기를 주의 깊게 측정하십시오. 2) 비틀림 각도를 정확하게 측정하여 해당 토크 값을 얻습니다. 3) 검체는 조(Jaw) 사이에 정확하게 들어가야 합니다. 4) 시편이 파손된 후 m/c를 중지합니다.

Q: 비틀림 시험기는 센서를 사용합니까?

A: 그렇습니다. 토크 센서는 토크 시험기의 핵심입니다. 테스트 대상 장치(DUT)가 경험하는 비틀림 강도를 감지하는 구성 요소입니다.

Q: 비틀림 시험기의 비틀림 각도는 무엇입니까?

A: 2시와 12시 사이의 각도를 비틀림 각도라고 하며 일반적으로 그리스 기호 파이로 표시합니다. 이 각도를 통해 단면의 어느 지점에서나 전단 변형률을 확인할 수 있습니다.

Q: 비틀림 시험기의 범위는 무엇입니까?

A: 비틀림 시험기는 수평 비틀림 축, 유지 관리가 필요 없는 AC 서보 드라이브, 단일 토크의 경우 20NM ~ 500NM 또는 1,{4}} NM ~ 2,000 NM의 토크 범위를 특징으로 합니다. 축 비틀림 테스트.

Q: 비틀림 시험기의 관찰은 어떻습니까?

A: 비틀림 파손 테스트는 테스트 샘플이 파손될 때까지 비틀어져야 하며 샘플의 강도를 측정하도록 설계되었습니다. 보증 테스트는 설정된 시간 동안 지정된 토크 부하 하에서 재료를 관찰하도록 설계되었습니다.

Q: 비틀림 시험과 인장 시험의 차이점은 무엇입니까?

A: 인장 시험 중에는 축 방향 신장과 목 단면적 감소로 인해 횡방향 응력도 발생합니다. 비틀림 시험에서는 시편이 각도 방향으로 비틀기 때문에 전단 응력이 중요합니다.

우리는 중국 최고의 비틀림 시험기 제조업체 중 하나로 잘 알려져 있습니다. 우리 공장에서 판매되는 고품질 비틀림 시험기를 구입하십시오. 가격상담을 원하시면 연락주세요.
